accomplissement
2000–2002
investisseur
Golub – Europe
architecte
Lohan Associates
type de construction
fourniture complète de l'enveloppe extérieure, façade trame, façade modulaire, façade structurelle, structures en cadre, parements extérieurs, structures pare-feu, systèmes d'occultation, structures atypiques
type de bâtiment
administratif, commercial
entrepreneur général
Metrostav
volume du projet du revêtement de façade
4–5,9 mil. EUR
La nouvelle dominante de la place de Charles qui fait l'angle avec la rue Resslova renoue avec la tradition des palais multifonctionnels pragois avec les bureaux, les magasins et les services, cependant la conception et le matériel représentent pleinement l'architecture moderne du 21ème siècle. Le plan du bâtiment dont le centre occupe l'atrium vitré est rectangulaire. L'aile donnant sur la place de Charles a six étages, le 7ème et le 8ème étages représentent un exhaussement en retrait, le 9ème étage est situé dans la tour d'angle. Au premier et au deuxième étage se trouvent les magasins ; les services, les restaurants, les bureaux se trouvent dans les étages restants. La société SIPRAL, a.s. a fourni l'enveloppe vitrée de tout l'ouvrage, la toiture vitrée de l'atrium, les nacelles vitrées intérieures, les cloisons et les structures coupe-feu vitrées et d'autres structures vitrées.

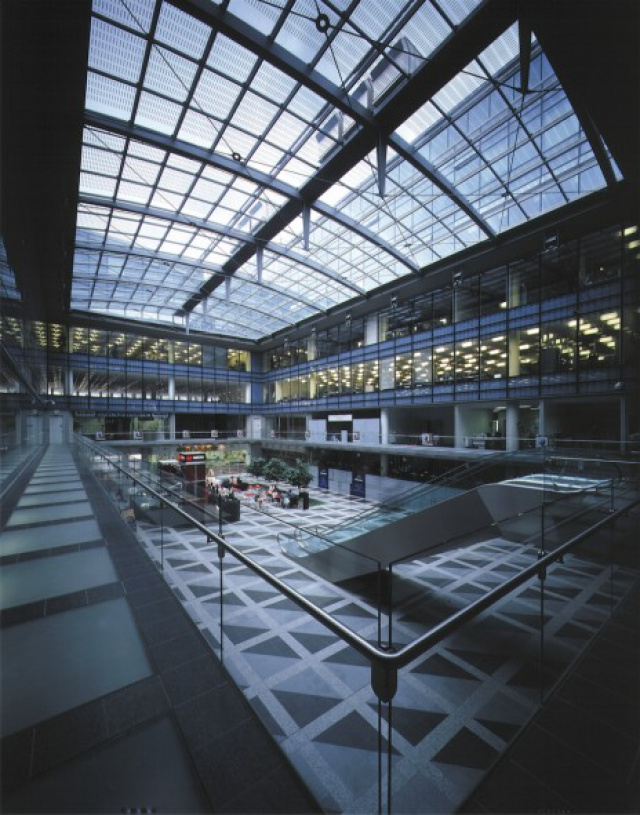

L'enveloppe vitrée représente le plus grand volume de la prestation de la société SIPRAL, a.s. En direction de la rue Resslova et de la place de Charles est composée de deux types de façades modulaires : le premier type est caractérisé par les profilés en aluminium massif, verticaux saillants dont les panneaux vitrés sont encastrés à une profondeur de 115 mm. Le deuxième type est une façade vitrée structurellement sans les éléments en aluminium visibles extérieurs. Le premier type a été utilisé du 3ème au 6ème étages de l'ouvrage ; le vitrage structurel est appliqué aux 7ème et 8ème étages, dans les corps de bâtiment intérieurs, dans la tour d'angle ainsi que dans la partie du bâtiment donnant sur la rue Resslova (2ème au 5ème étages). Au premier et au deuxième niveau, nous avons utilisé la trame pour la façade vitrée Hartmann qui est coupe-feu dans la tour d'angle. Le revêtement en pierre qui se trouve à proximité de l'entrée du parking dans la rue Resslova et formant des dalles de 1500 x 1300 mm, fait partie intégrante de l'enveloppe vitrée. En ce qui concerne la magnifique conception du toit de l'atrium intérieur, de dimensions 19 x 30 m, nous avons utilisé le vitrage structurel du système Schüco FW 50. Les parois intérieures de l'atrium sont conçues comme une façade structurelle mais avec un simple vitrage. Pour l'espace de l'atrium au 2ème niveau, nous avons utilisé, pour la première fois en République tchèque, le système Geze Variotec dont les différents panneaux de verre, de dimensions 1500 x 3000 mm, peuvent être ramenés vers les côtés et ensuite les tourner de 90 degrés et ainsi permettre par exemple l'ouverture totale des zones commerciales de la galerie d'entrée. En ce qui concerne d'autres structures, il faut souligner par exemple l'escalier en verre sur la structure métallique, traversant le bâtiment sur une hauteur de neuf niveaux ; ensuite toutes les portes en verre automatiques et les portes tambours de l'entrée principale, et la marquise en verre d‘une dimension de 7 x 8 m au-dessus de l'entrée principale, suspendue sur les bielles métalliques de la toiture du sixième étage.L'étape la plus difficile dans la conception de l'enveloppe a été la conception technique des deux types de façades modulaires. En raison des demandes spécifiques quant à l'aspect des façades, et notamment les demandes relatives à leur capacité portante statique, il n'a pas été possible d'utiliser la façade modulaire standard et il a fallu concevoir les façades modulaires spécifiques. Ceci a été un grand défi pour SIPRAL a.s. car une "façade sur mesure" complète à cette échelle a été pour la première fois développée dans l'entreprise. En ce qui concerne la conception, nous avons pris comme base les façades modulaires, notamment le système Hartmann dont les profilés et les sections ont été analysés puis nouvellement conçus et filés pour les besoins concrets de ce chantier. Les séries d'essai de huit modules de chaque type de façade ont été ensuite soumis à des tests exigeants, au laboratoire international en Grande Bretagne. C'est seulement une fois les tests réussis que nous avons pu lancer la production et le montage des deux types de façades modulaires pour l'ouvrage sur la place de Charles.
