Centre culturel et commercial Nový Smíchov

Centre culturel et commercial Nový Smíchov
Prague
[ 165 ]

accomplissement 1999–2001
investisseur Delcis, Careffour
architecte D.A. Studio
type de construction façade trame, structures en cadre, parements extérieurs, structures atypiques
type de bâtiment administratif
entrepreneur général IPS
volume du projet du revêtement de façade 0–1,9 mil. EUR

Un vaste ouvrage, le centre culturel et commercial Nový Smíchov a été construit sur l‘emplacement de l'ancienne usine ČKD qui produisaient les tramways. Par rapport à des ouvrages fonctionnellement similaires, cet ouvrage est atypique en raison de son emplacement près du centre-ville de Prague en zone urbaine.

Centre culturel et commercial Nový Smíchov

Pour cet ouvrage qui avec l'ouvrage Zlatý Anděl est devenu la prochaine dominante du quartier de Nouveau Smíchov, la société Sipral a fourni deux façades - la façade atypique suspendue qui donne sur la rue Plzeňská et la façade semi-structurelle du système Schüco qui donne sur la rue Kartouzská. La façade suspendue forme l'entrée principale de l'ensemble KOC Nový Smíchov ainsi que la paroi frontale du passage entre les deux ouvrages indépendants de l'ensemble. La façade a été conçue comme une structure vitrée, allégée visuellement au maximum attirant les visiteurs de KOC grâce à sa transparence. La façade est formée d‘une paroi vitrée suspendue de 250 m², d‘une poutre treillis d‘une longueur de 15 m et l’auvent est constitué de faux plafonds vitrés de 50 m².

Centre culturel et commercial Nový Smíchov

Pour répondre à la demande d'alléger au maximum la façade, nous n'avons pas utilisé le système classique, à savoir le montant-traverse porteur, mais uniquement un système d‘éléments flexibles interconnectés - les cordes. Justement, la conception de cette tâche a été, pour Sipral, un défi et a fait de la façade un ouvrage unique. La solution de cette façade consiste dans le fait que les éléments porteurs - les bielles d‘acier à haute résistance - se trouvent dans les joints verticaux entre les vitrages, le système porteur devient ainsi pratiquement invisible. Les traverses en inox sont suspendues aux bielles contre lesquelles s'appuient les différents vitrages de la façade. Tout ce système est suspendu à la charpente métallique du toit et est conçue pour être boulonnée. Contre les efforts horizontaux dus à la force du vent, la façade est appuyée sur quatre niveaux par deux câbles en inox précontraints perpendiculaires. Toute la structure de la façade est stabilisée à l’aide d‘un triple câble vertical en inox précontraint, éloigné d‘environ 500 mm de nu intérieur de vitrage. Les câbles en inox, fournis par la société Carlstahl, sont de type 1 x 19 de diamètre 10 mm ; il s'agit de câbles précontraints stabilisés avec les brins trapézoïdaux. Pour cette façade, ces câbles ont été utilisés en tenant compte de valeurs plus favorables du module d'élasticité et au niveau de la capacité portante par rapport aux câbles standard. Les vitrages utilisés sont trempés, l'épaisseur extérieure est de 12 mm, l'épaisseur intérieure de 8 mm, les dimensions sont de 2140 × 2875 mm. Etant donné que la façade d'un tel type a été réalisée en République tchèque pour la première fois, il a fallu lors de sa conception résoudre plusieurs questions de technique non courante : les câbles de précontrainte, le comportement de la façade flexible dans son ensemble, les répercussions des ouvrages adjacents, le procédé des montages. (Il a fallu prendre en compte plusieurs facteurs : les mouvements des bâtiments liés à la façade, l'effet de la température sur la structure, l'impact de la relaxation des câbles, etc. Les différentes grandeurs et les combinaisons des efforts précontraints ont été vérifiées par rapport au comportement de la façade dans son ensemble et par rapport à la procédure de montage).

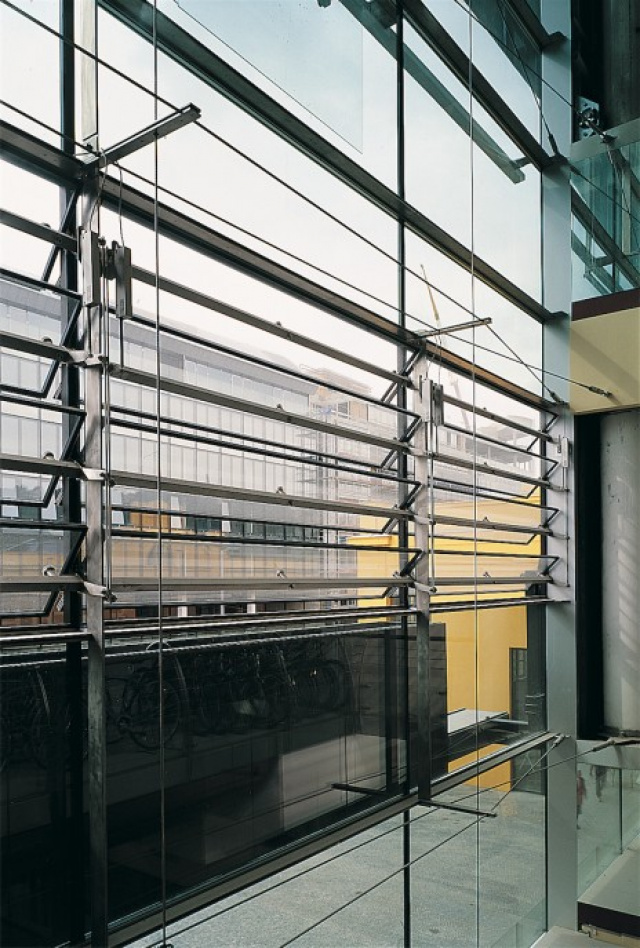

Etant donné que toute conception est atypique, il a fallu élaborer également les procédures de montage non standard de toute la structure, qui ont dû prendre en compte le comportement flexible de tous les éléments par exemple : le rallongement des bielles et la déformation de la structure métallique du toit après la charge des vitrages, l'interaction de différents éléments, la stabilité de l’ouvrage dans son ensemble. Le contrôle des efforts précontraints réglementés dans les câbles a fait l’objet d’un soin particulier. Toutes les procédures de montage ont demandé aux monteurs de nouvelles exigences et une grande discipline de travail, une rigueur technologique et une précision maximale. Les clapets vitrés pour le système d'évacuation de la chaleur et de la fumée font partie intégrante de la façade. Chaque ailette du clapet est réalisée à l’aide d’un mécanisme rotatif en inox sur lequel est ponctuellement fixé le verre trempé. Le groupe de quatre mécanismes est lié au système de commandes électriques des bielles.

Deux éléments mobiles faisant partie de la livraison de Sipral ont été placés devant la façade. L'un d'eux est le panneau d'information composé de deux tableaux en verre trempé de format 2 x 5,1 m, fixés ponctuellement sur le portique en inox. Le panneau d'information se déplace sur des rails en inox horizontalement le long de la façade. Le deuxième élément architectural important de la façade ayant une fonction utilitaire est la passerelle de service composée d'une poutre horizontale de section rectangulaire et de sa propre structure du portique. De ce portique, il est possible d'atteindre un quelconque endroit de la façade à l'aide du déplacement vertical de la poutre et à l'aide du propre déplacement horizontal du portique. Le portique de la nacelle est composé d‘une structure en profilés en aluminium sur laquelle sont posés les cadres avec le verre émaillé structurellement collé. Différentes positions possibles du panneau d'information et de la nacelle prêtent à la façade un certain élément de variabilité. La façade semi-structurelle donnant sur la rue Kartouzská

La façade Nord-Ouest de l'ouvrage KOC est réalisée à l’aide du système Schüco FW 50 SG avec des montants atypiques d‘une longueur de 7 m. Pour le vitrage, nous avons utilisé un double vitrage isolant avec une vitre extérieure claire et un double vitrage collé à l‘intérieur - la finition de la face vitrée externe est en revêtement métallique, la face vitrée interne est faite de verre imprimé Crepi. La façade dépasse le nu de la structure en béton d'environ 450 mm; les caillebotis poreux sont posés entre les espaces utilisés pour l'entretien du nu intérieur de la façade. Les clapets sont incorporés dans la façade, ils sont d‘une structure identique à celle de la façade donnant sur la rue Plzeňská. La surface de cette façade est d'environ 450 m².
