Centre d'amusement Černý Most

Centre d'amusement Černý Most
Prague
[ 158 ]

accomplissement 1999–2000
investisseur Centrum Černý Most
type de construction fourniture complète de l'enveloppe extérieure, façade trame, façade aux attaches ponctuelles, structures en cadre, parements extérieurs, structures pare-feu, systèmes d'occultation, structures atypiques
type de bâtiment commercial
entrepreneur général VSB, divize 8
volume du projet du revêtement de façade 2–3,9 mil. EUR

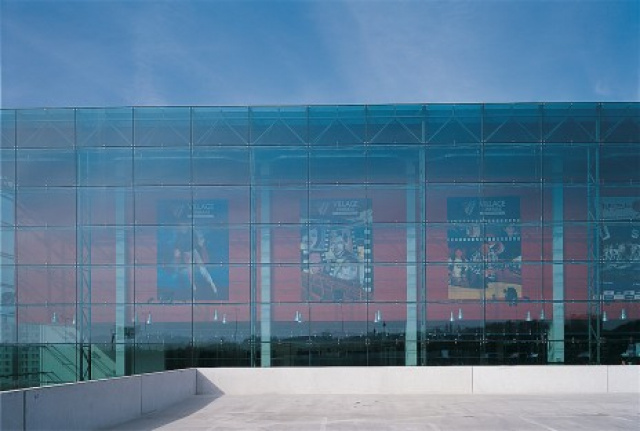

Le bâtiment du centre commercial et de loisirs Černý Most domine la région entre le lotissement Est de Černý Most et la voie Chlumecká. Il s'agit d'un ouvrage de plan rectangulaire, aux dimensions modulaires de 100 × 56 m, orienté Nord-Sud sur son plus grand axe. Au premier regard, nous sommes attirés par la façade Est du bâtiment, vitrée, transparente et aux attaches ponctuelles d'une surface de 2 800 m² tournée au périphérique qui prête à ce grand bâtiment une expression de legèreté et d'élégance. La façade Ouest est tournée en direction du lotissement  et une partie des façades latérales sont revêtues de dalles-sandwichs en alluminium. L'enveloppe complexe et tous les remplissages de portes faisaient l'objet de la prestation de Sipral pour cet ouvrage. La structure métallique de cet ouvrage n’a pas été fournie par Sipral.

Centre d'amusement Černý Most

L'ouvrage du centre de loisirs Černý Most est unique pour  la taille des vitrages utilisés en façade qui devraient avoir les dimensions de 3,4 × 2,25 m conformément à la conception architecturale. En raison de la dimension des vitrages et en prenant compte des efforts extrêmes de tout système qui en ressortit, tant de sa propre charge que de la charge du vent, il n'était pas possible d'utiliser une conception courante, standard et éprouvée pour le système d'ancrage, mais il fallait chercher une solution atypique qui répondrait à toutes les exigences structurelles, fonctionnelles et esthétiques.

Centre d'amusement Černý Most

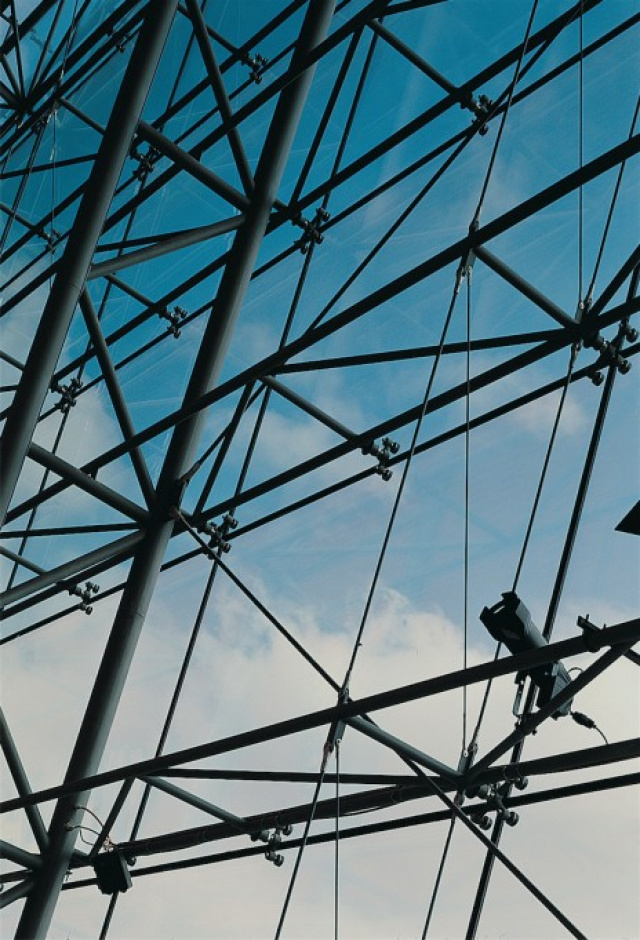

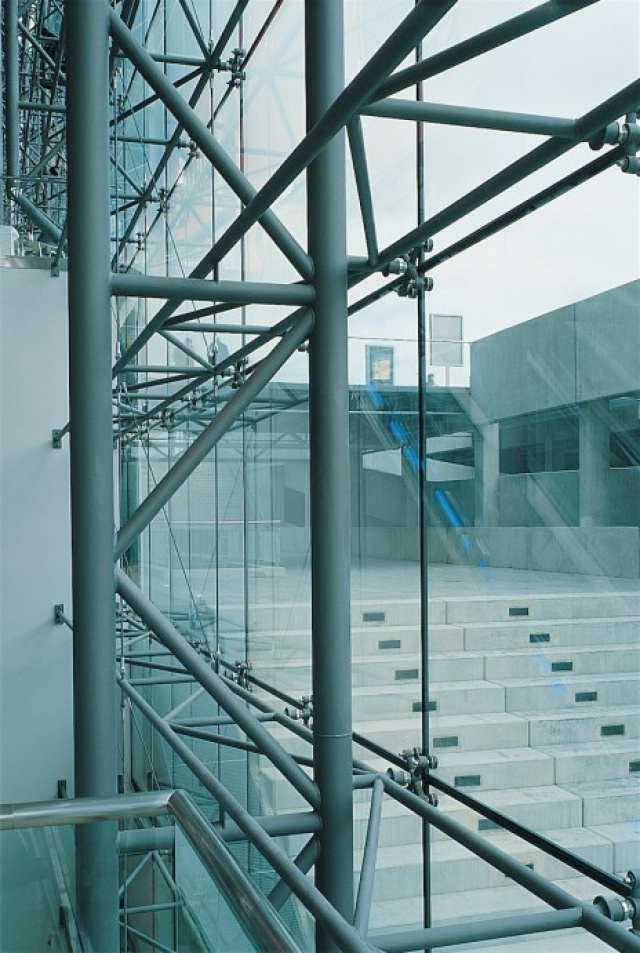

Les déformations fondamentales ont découlé du calcul élaboré pour dimensionner le double vitrage comme l'ensemble avec le nombre atypique de six attaches ponctuelles, et ont déterminé les épaisseurs des vitrages : l'épaisseur du verre extérieur est de 12 mm (Luxguard SN 63), l'épaisseur du verre intérieur clair  est de 10 mm, l'espace d'air fermé hermétiquement entre ces deux verres est de 16 mm. Les deux verres sont trempés. Ce verre ainsi conçu a satisfait à toutes les exigences structurelles et, grâce au type de métallisation, a contribué au bon bilan énergétique de l'ouvrage. Le choix du meilleur type d'attache ponctuelle faisait partie de l'analyse du modèle de calcul de la façade. Parmi les différents producteurs, nous avons choisi les attaches ponctuelles standard de la société Bellapart, adaptées aux vitrages utilisés. La partie la plus intéressante du projet de la façade du centre de loisirs Černý Most et le défi pour Sipral ont été sa propre conception et le développement du noeud  en croix, c'est-à-dire l'élément reliant la structure portante de toute la façade et les attaches ponctuelles des verres supportaient les charges extêmes requises. La forme de base du noeud proposé a été soumise aux calculs et, après optimisation, traitée en modélisation 3D. Puis a été réalisé le modèle 1:1 nécessaire à la fabrication des moules en sable servant à couler les produits finaux.  Afin d‘obtenir l'attestation relative à la conception de la façade du centre de loisirs Černý Most, il a été également nécessaire de tester la façade dans un laboratoire accrédité. Nous avons vérifié la puissance portante, la déformation et le comportement du noeud en croix ainsi que le comportement et la résisstance de l'élément en verre, y compris les attaches ponctuelles à l'aide des essais de charge. Les éléments testés ont satisfait à toutes les exigences et la façade a été certifiée avec succès.

Le montage des dalles en verre sur la façade mérite une mention spéciale. Les noeuds en croix ont été fixés sur la structure métallique porteuse et réglés ensuite selon trois axes spatiaux. Le verre avec les attaches ponctuelles prêtes a été soulevé à l'aide d'un palonnier jusqu'à l'endroit prévu et posé sur les noeuds en croix par les monteurs sur les nacelles et a été réglé à l'aide de cales pour l'ajuster avec les panneaux adjacents. Ensuite les joints ont été scellés. Les difficultés du montage ont consisté dans la manutention du panneau vitré qui pèse environ 430 kg et dans la haute précison exigée au niveau de la pose. Il a été procédé aux travaux de montage simultanément à deux extrémités de la façade jusqu'au centre, sur une centaine de mètres. Malgré l'effort d'une précision maximale pour le montage, le danger est que la dernière connexion ne soit pas jointive, soit au contraire qu’il y ait un recouvrement des panneaux vitrés, mais ceci n'a pas été confirmé.

Pour la façade suivante du centre de loisirs Černý Most, on a utilisé le bardage des dalles sandwich en aluminium sur une surface globale de 3200 m², interrompue par des baies à différents endroits. Les dalles de revêtement ont été fabriquées sur mesure, à des dimensions non standard de 1,25 x 5,25 m. L'entrée dans le bâtiment est assurée par trois portes tambours rotatives, deux portes tambours à deux chambres d'un diamètre de 4,8 m et une porte à trois chambres de diamètre de 3,6 m.
