ČS banque
Česká Lípa
[ 55 ]
accomplissement
1995
investisseur
Česká spořitelna
type de construction
façade structurelle, structures atypiques
type de bâtiment
administratif
entrepreneur général
Průmstav
volume du projet du revêtement de façade
0–1,9 mil. EUR
Au cours de l’année 1995 a été construite l’annexe du siège de l’agence régionale de la caisse d’épargne Česká spořitelna à Česká Lípa. Sipral a participé à ce projet par la fourniture et la pose des structures vitrées des fenêtres et portes. Sur ce projet, la totalité des structures vitrées, la marquise de l’entrée principale, la verrière de la toiture en forme de coupole et les verrières d’escalier ont été en quelque sorte atypiques et c’est la raison pour laquelle elles représentent la partie la plus intéressante des travaux.
La marquise de l’entrée principale consiste en huit tirants de profilés d’aluminium thermolaqués, entretoisés à l’aide de traverses. Toute la structure est suspendue sur les câbles inox et ancrée dans la maçonnerie du bâtiment où est créé le chéneau de drainage. La structure en arc est revêtue d’une couverture de polycarbonate d’une épaisseur de 6mm.

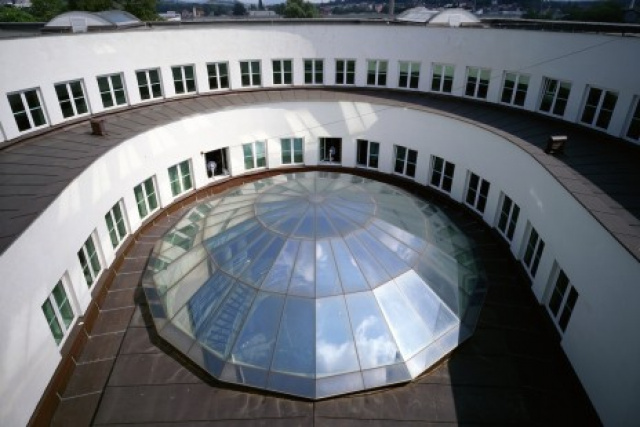

La verrière de la toiture en forme de coupole se trouve au-dessus de l’escalier central tournant et constitue la toiture au niveau du 3e étage. Le diamètre de cet ouvrage en forme de polygone, en profilés d’aluminium thermolaqués, fait 12 m. L’ouvrage consiste en trois parties principales : le col d’acier et les plaques d’ancrages, la coupole d’aluminium et enfin ses vitrages.
La coupole d’aluminium est placée dans le col d’acier périphérique ancré dans la maçonnerie du bâtiment et reposant sur les plaques d’ancrage, permettant ainsi les mouvements de dilatation. Elle est composée de 16 pièces d’assemblage qui, suite à la mise en place et à la rectification, ont été soudées directement sur site.

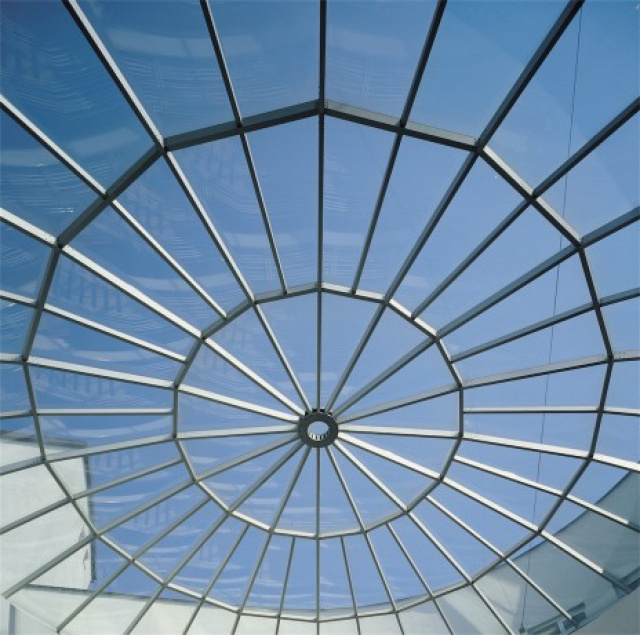

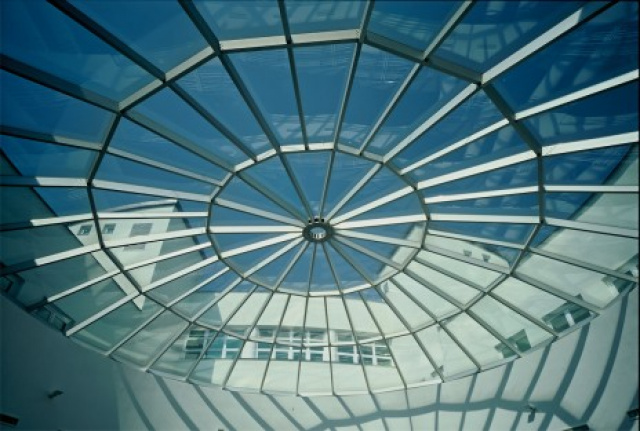

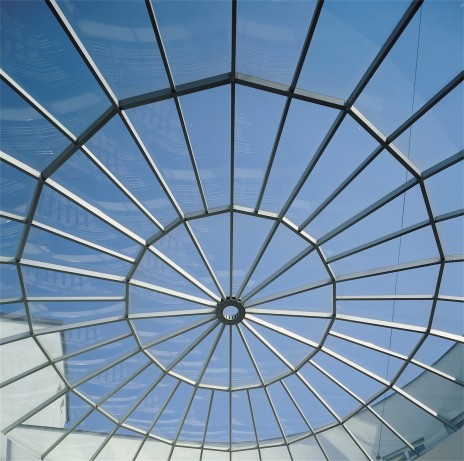

La structure de la coupole d’aluminium est composée de 16 méridiennes principales carlingues percées et connectées au sommet à l’aide de deux tôles horizontales (rosettes). Les méridiennes sont connectées à l’aide de parallèles sur lesquelles sont, à mi-longueur, attachées les méridiennes intermédiaires. La coupole est vitrée à l’aide de doubles vitrages isolants d’une épaisseur de 24 mm ; le panneau extérieur est de type STOPSOL 6 mm, le panneau intérieur est collé (2x3 mm CONNEX). Huit types de vitrages au total sont collés structurellement sur l’ossature, les joints sont ensuite mastiqués. Sur le périmètre de l’ouvrage est créé un chéneau d’évacuation des EP et pour le drainage de l’ouvrage.
Deux verrières de toiture de dimensions 3500 x 5860 mm, situées au-dessus de l’escalier, ont la forme d’un arc composé de segments, où la hauteur de l’arc est de 700 mm. L’ossature d’aluminium consiste en 6 poutres interconnectées à l’aide de traverses d’articulation ; les pieds des cadres sont ancrés dans les poutres d’ancrage boulonnées à l’aide de chevilles dans le col béton du bâtiment. Les vitrages structuraux consistent en doubles vitrages isolants d’une épaisseur de 24 mm : le panneau extérieur de type STOPSOL SUPERSILVER GREEN 6 mm, réflexion sur la face 1, le panneau intérieur type CONNEX 6mm.
